Kit-Wagen für Kurbelwellen – 1190 × 1190 mm

Q-100-0204

Kit-Wagen für Kurbelwellen – 1190 × 1190 mm

Zweistufiger zugfähiger Wagen zum Transport von Kurbelwellen oder ähnlichen Teilen. Ausgestattet mit einem Handgriff und vier Polyurethan-Rollen.

Technische Daten

Industry: Automotive, Commercial Vehicles, Tier One Suppliers

Transportmethode: Manual, Tugger

Breite: 1190 mm

Länge: 1190 mm

Tragfähigkeit: 800 kg

Caster size: 200 mm

Caster Type: Polyurethane

Erfahren Sie mehr

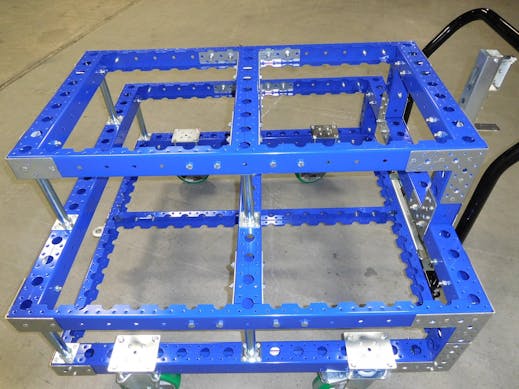

Dieser Wagen wurde für den Transport von Kurbelwellen oder Teilen von ähnlicher Form und Gewicht entwickelt. Der Wagen besteht aus zwei höhergelegten Ebenen, um ein ergonomischeres Arbeiten für den Bediener zu ermöglichen. Der Wagen ist außerdem mit einer Kupplungsstange mit Fußauslöser, Handgriff und vier Polyurethan-Rollen (zwei fest und zwei schwenkbar) ausgestattet.

Parts included

FlexTube™ 210 mm 8 Q-000-1224

FlexBeam™ 1120 mm 11 Q-001-1301

FlexBeam™ 560 mm 6 Q-001-1309

FlexBeam™ 1190 mm FE 6 Q-001-1400

FlexBeam™ 210 mm FE 8 Q-001-1414

FlexPlate™ 4 Q-002-1001

Aussteifung – Außenseite 6 Q-002-1050

Radbefestigung 105 × 77,5 mm 4 Q-004-1065

Polyurethan-Laufrolle 200 mm mit Bremse 2 Q-004-1099

Polyurethan-Laufrolle 200 mm feststehend 2 Q-004-1101

L-Halterungsgelenk 10 Q-005-0031

Träger-zu-Träger-Eckplatte kurz 2 Q-005-0237

M8 Dämpfer – GN352-30-25-M8-S-55 1 Q-005-0648

Federabdeckplatte 1 Q-005-1025

Träger-zu-Träger-Eckplatte 4 Q-005-1356

Sechskantschraube M14 × 90 mm 1 Q-005-1406

64 mm FlexBeam™ Hülse 38 Q-005-1426

Schwerlastgelenk M10 2 Q-005-1580

Unterlegscheibe 10,5 × 30 × 2,5 1 Q-006-1030

Sicherungsmutter M14 1 Q-006-1039

M10 × 25 mm Sechskantschraube 29 Q-006-1041

Sicherungsmutter M10 121 Q-006-1042

Unterlegscheibe M10 2 Q-006-1043

M10 × 90 mm Sechskantschraube 24 Q-006-1132

M10 × 30 mm Sechskantschraube 1 Q-006-1161

Sicherungsmutter M8 1 Q-006-1181

M10 × 90 mm extra flache Schraube 32 Q-006-1381

Selbstschneidende Schraube M6 Torx H60 × 16 210 Q-006-1384

M10 × 25 mm extra flache Innensechskantschraube 30 Q-006-1410

M10 × 60 mm Vollgewinde-Sechskantschraube 5 Q-006-1502

Feder 1,5 × 15yd × 70 1 Q-012-1141

Lenkstangenbefestigung US 2 Q-015-0031

Rohr für Lenkstange US 1 Q-015-0032

Modulare Zugstange VKR 670 mm US – Fußentriegelung 1 Q-017-0012

Verriegelungsleiste mit Fußentriegelung 1 Q-017-0024

Schleppscharniermodul 1 Q-017-0059

Verriegelungsleisten-Befestigung 1 Q-017-1043

Zugbohrung 28 mm – Symmetrisch 1 Q-017-1066

Zugverriegelungsbolzen US 1 Q-017-1105

39 mm Hülse für M10 US 2 Q-017-1106
