Q-100-0809

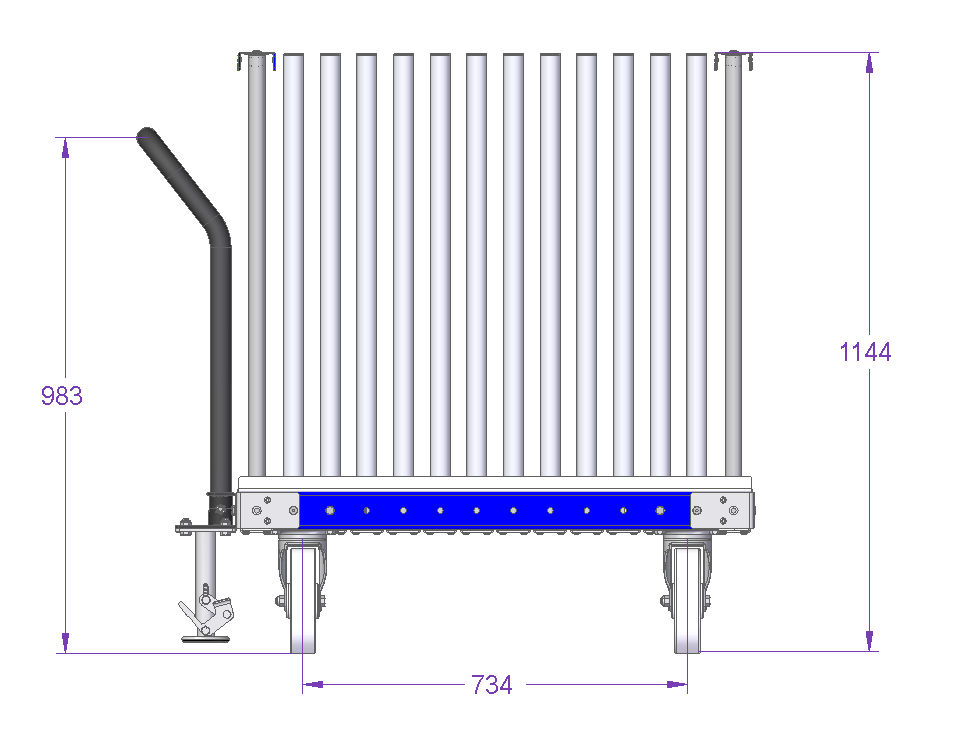

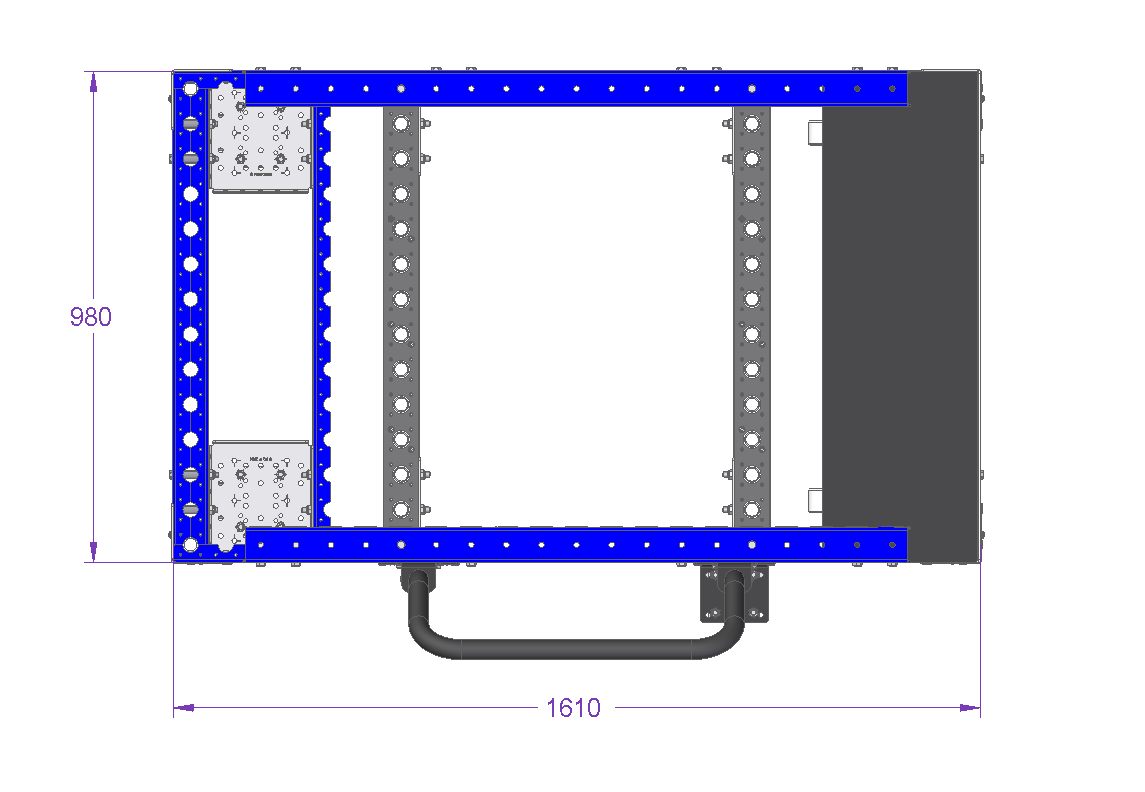

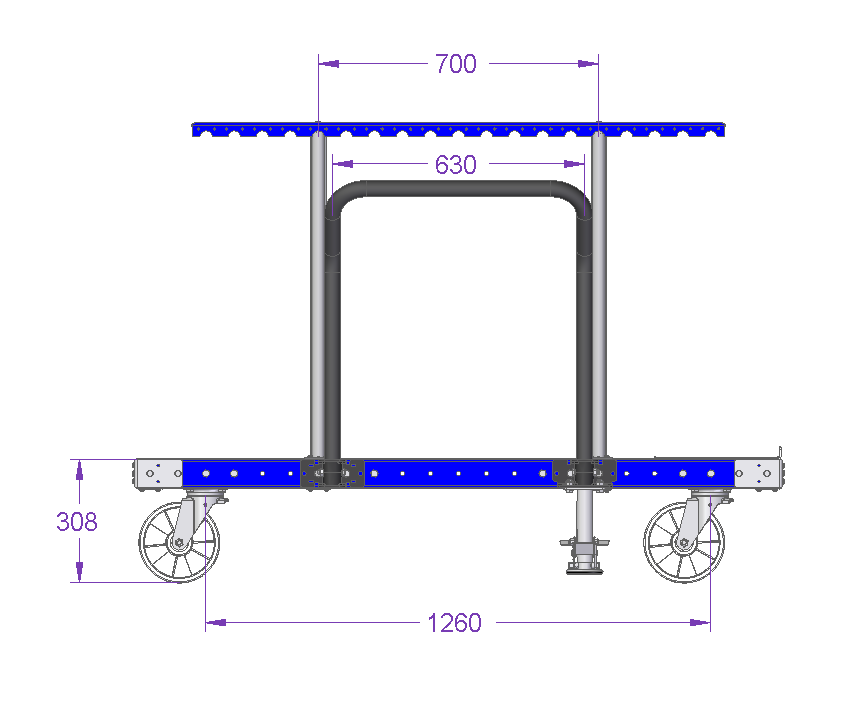

Wagen für Wandpaneele – 1610 × 980 mm

Dieser Wagen wurde speziell für den Transport verschiedener Paneele entwickelt.

Technische Daten

Category: Standard

Industry: Automotive, Defense Equipment, Distribution, Industrial Machinery, Tier One Suppliers, Wind & Energy

Länge: 1610 mm

Breite: 980 mm

Tragfähigkeit: 225 kg

Transportmethode: Manual

Caster size: 200 mm

Caster Type: Nylon

Type of Load: Misc parts

Erfahren Sie mehr

Dieser Spezialwagen ist ein perfektes Beispiel dafür, wie Sie das FlexQube-Konzept an Ihre Bedürfnisse und Materialien anpassen können. Der Wagen dient zur Aufnahme von Wandpaneelen, die zwischen den Rohren aufrecht gehalten werden. Dieser Wagen ist auch mit einem ergonomischen Handgriff ausgestattet, um den Bedienern das Schieben des Wagens zu erleichtern.

Parts included

Flextube (eine Platte) – 910 mm 28 Q-000-0151

FlexBeam™ 910 mm 10 Q-001-1304

FlexBeam™ 1330 mm FE 2 Q-001-1501

FlexBeam™ 1610 mm FE 2 Q-001-1505

FlexPlate™ 4 Q-002-1001

Aussteifung – Außenseite 4 Q-002-1050

Radbefestigung 105 × 77,5 mm 4 Q-004-1065

Polyamidlaufrolle 200 mm ohne Bremse 4 Q-004-1352

US-Bodenbremse – 200 mm 1 Q-004-1613

L-Halterungsgelenk 4 Q-005-0031

Gummistreifen 980 × 70 mm mit Ausschnitten 2 Q-005-0251

Federgewinderohr-Verbindungsstücke 4 Q-005-0469

Gummiteppich – 980 × 310 mm 1 Q-005-0539

Gummischlauch – 831 mm 24 Q-005-0540

Radbefestigungskasten 4 Q-005-1079

64 mm FlexBeam™ Hülse 8 Q-005-1426

M10 × 25 mm Sechskantschraube 52 Q-006-1041

Sicherungsmutter M10 72 Q-006-1042

M10 × 90 mm Sechskantschraube 4 Q-006-1132

M10 × 20 mm Sechskantschraube 2 Q-006-1232

M10 × 90 mm extra flache Schraube 4 Q-006-1381

Selbstschneidende Schraube M6 Torx H60 × 16 144 Q-006-1384

M6 × 20 Selbstschneidende Senkkopfschraube 62 Q-006-1385

M10 × 25 mm extra flache Innensechskantschraube 12 Q-006-1410

M10 × 60 mm Vollgewinde-Sechskantschraube 2 Q-006-1502

Lenkstangen-/Bodenbremsenbefestigung US 1 Q-015-0029

Lenkstangenbefestigung US 1 Q-015-0031

Rohr für Lenkstange US 1 Q-015-0032

Deckplatte – 980 × 315 mm 1 Q-016-0388
