Q-100-1591

Seitenplattenwagen – 1400 × 1470 mm

Dieser Wagen dient zur Aufnahme und zum Transport von Platten und verfügt über Teiler zur Unterteilung der Platten.

Technische Daten

Category: Specialized Carts

Transportmethode: Manual

Zugstangentyp: Tongue and Hitch

Industry: Automotive, Defense Equipment, Distribution, Industrial Machinery, Tier One Suppliers, Wind & Energy

Breite: 1400 mm

Länge: 1470 mm, 1470 mm

Tragfähigkeit: 680 kg

Caster size: 200 mm

Caster Type: Polyurethane

Erfahren Sie mehr

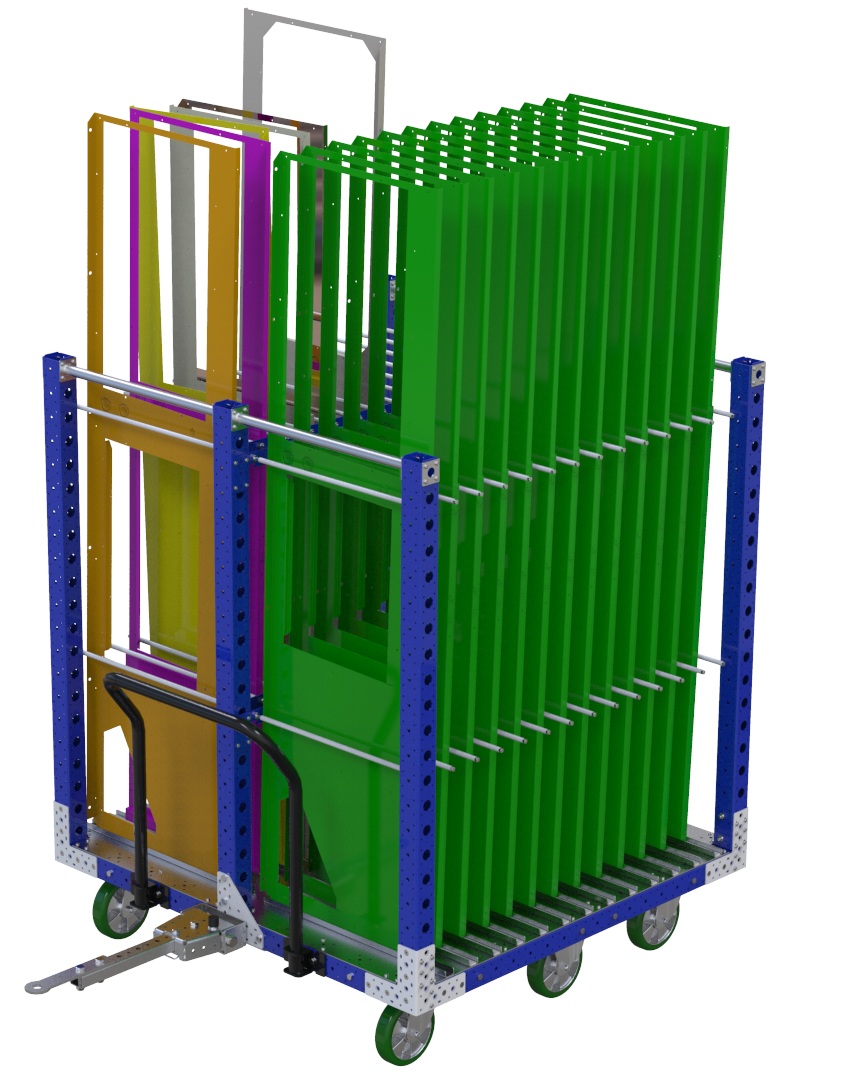

Dieser Wagen dient zum Transport von großen Platten mithilfe von Teilern und C-Profilführungen auf der unteren Stahlladefläche. Die Teiler werden zum Schutz der Platten und Materialien mit einem Kunststoffschutz überzogen. Der Wagen, der über sechs Polyurethan-Laufrollen verfügt, kann mittels Lenkstange bzw. Zugstange sowohl manuell als auch maschinell bedient werden.

Parts included

FlexTube™ 630 mm 4 Q-000-1312

FlexPlate™ 12 Q-002-1001

FlexPlate™ M10 2 Q-002-1162

Radbefestigung 105 × 77,5 mm 2 Q-004-1065

Polyurethan-Laufrolle – 200 mm schwenkbar 4 Q-004-1211

Polyurethan-Laufrolle 200 mm feststehend IP2 2 Q-004-1212

M10 Gewindestange 675 mm 56 Q-005-0084

Dreiecksgelenk 4 Q-005-0483

Radbefestigungskasten 6 Q-005-1079

Träger-zu-Träger-Eckplatte 4 Q-005-1356

64 mm FlexBeam™ Hülse 38 Q-005-1426

C-Profil – 700 mm 26 Q-005-2308

M14 × 60 mm Sechskantschraube 4 Q-006-1036

Sicherungsmutter M14 4 Q-006-1039

M10 × 25 mm Sechskantschraube 36 Q-006-1041

Sicherungsmutter M10 148 Q-006-1042

Unterlegscheibe M10 2 Q-006-1043

M6 × 20 mm Senkkopfschraube 52 Q-006-1049

Sicherungsmutter M6 52 Q-006-1050

M10 × 95 mm Sechskantschraube 4 Q-006-1088

M10 × 90 mm Sechskantschraube 22 Q-006-1132

M10 × 30 mm Sechskantschraube 2 Q-006-1161

Mutter M10 56 Q-006-1195

M10 × 90 mm extra flache Schraube 24 Q-006-1381

Selbstschneidende Schraube M6 Torx H60 × 16 234 Q-006-1384

M10 × 25 mm extra flache Innensechskantschraube 4 Q-006-1410

Kunststoff-Gewinde-Rundkappen – M10 × 1,5 Gewinde 56 Q-009-0003

Kunststoffliste – 700 mm 26 Q-009-0004

Kunststoffschutz M10 – 640 mm 56 Q-009-0009

Lenkstangenbefestigung US 2 Q-015-0031

Rohr für Lenkstange US 1 Q-015-0032

Bodenplatte für Batterie – 735 × 1400 mm 2 Q-016-0885

Regalbefestigungsplatte – 1400 mm 4 Q-016-0886

Federgespanntes Schleppscharnier 1 Q-017-0067

Schwerlast-Schleppscharnier – schmal 1 Q-017-0087

Modulare US-Anhängerkupplung VKR 450 mm – Leiste 1 Q-017-0092

Zugleiste 28 mm 1 Q-017-1010

FlexBeam™ 1330 mm STS 4 Q-020-1330

FlexBeam FE – 1330 mm 2 Q-021-1330
