Q-100-1623

Fertigungswagen – 910 × 1190 mm

Dieser Fertigungswagen dient zum Transport von Bauteilen entlang der Montagelinie.

Technische Daten

Category: Standard

Zugstangentyp: Tongue and Hitch

Industry: Automotive, Defense Equipment, Distribution, Industrial Machinery, Tier One Suppliers, Wind & Energy

Breite: 910 mm

Länge: 1190 mm

Tragfähigkeit: 544 kg

Transportmethode: Manual

Caster size: 200 mm

Caster Type: Polyurethane

Erfahren Sie mehr

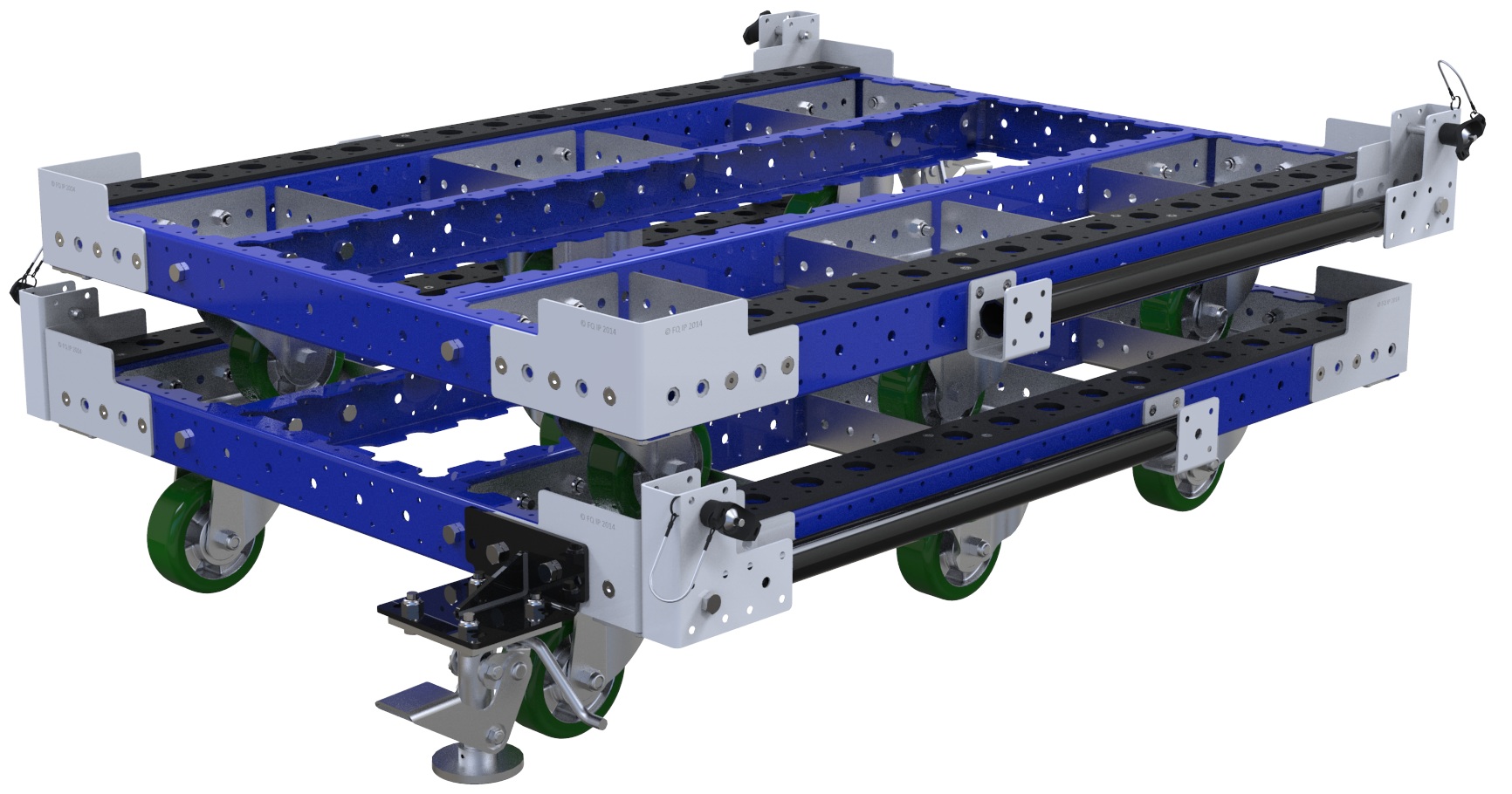

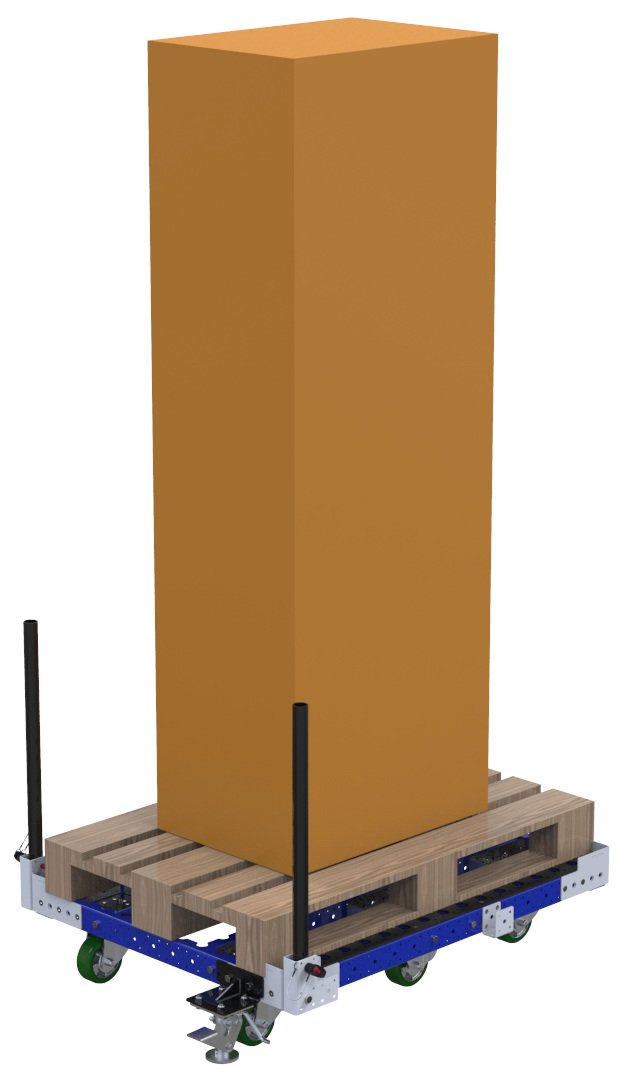

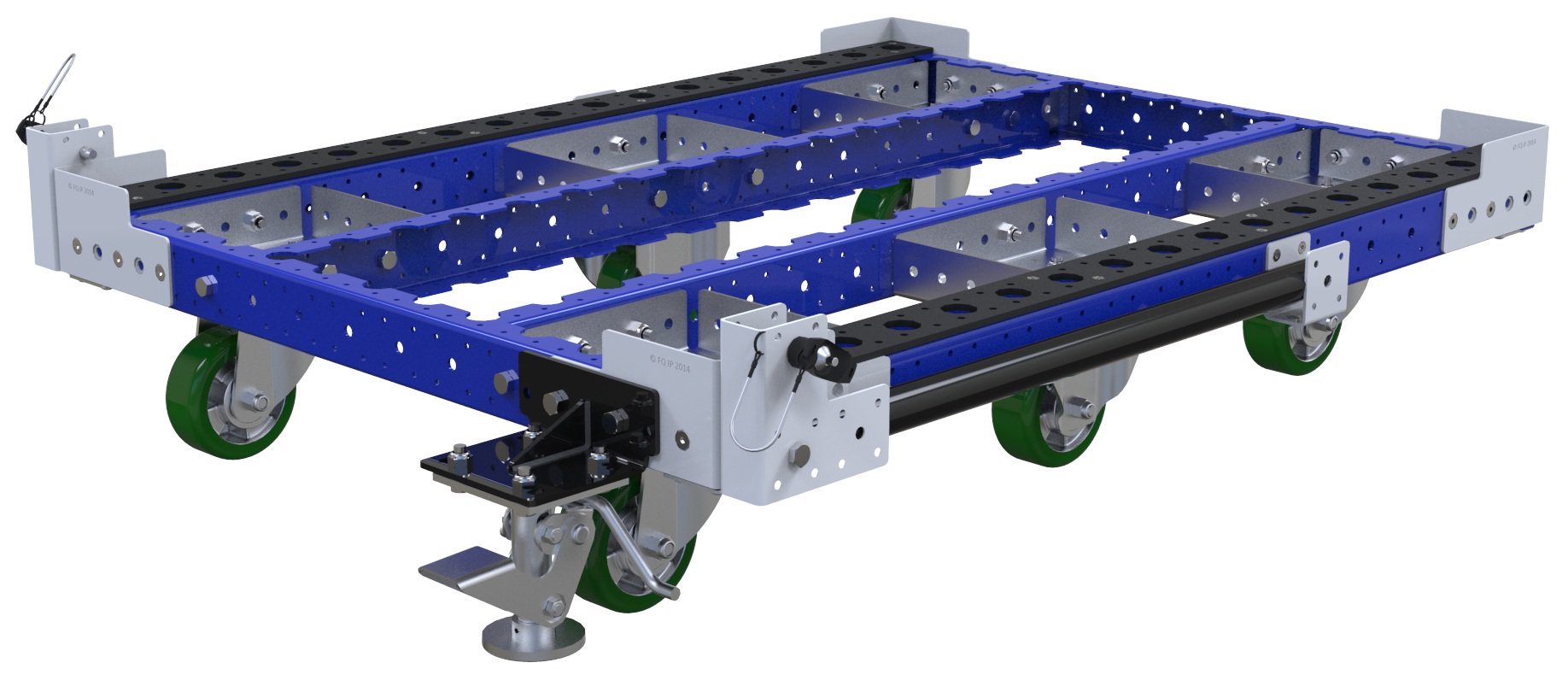

Dieser Wagen kommt für den Bauteiletransport entlang der Montagelinie zum Einsatz. Die Rahmen an den Kanten werden mit Gummibändern versehen, um die Bauteile vor Beschädigungen zu schützen. Die Lenkstangen können an den Seiten des Basisrahmens zusammengeklappt werden, um die Vorderseite des Wagens für den Montageprozess frei zu halten. Dieser Wagen verfügt über sechs Polyurethan-Laufrollen, eine Bodenreibbremse und Eckpalettenführungen.

Parts included

FlexPlate™ 4 Q-002-1001

Radbefestigung 105 × 77,5 mm 2 Q-004-1065

Polyurethan-Laufrolle 125 mm 4 Q-004-1106

Polyurethan-Laufrolle 125 mm feststehend 2 Q-004-1107

Bodenverriegelung COLSON 4 Zoll × 4,5 Zoll 1 Q-004-1369

M10 – Hülse 40 mm 2 Q-005-0397

Kugelsperrbolzen – M12 × 50 2 Q-005-0398

Tochterverriegelung/Drehteller 2 Q-005-0400

Befestigungsstahlkabel 2 Q-005-0411

Gummistreifen – 1190 × 70 mm 2 Q-005-0646

Radbefestigungskasten 6 Q-005-1079

Palettenführungs-Eckplatte 4 Q-005-1096

Bodenbremsplatte 1 Q-005-1387

64 mm FlexBeam™ Hülse 12 Q-005-1426

M10 × 25 mm Sechskantschraube 42 Q-006-1041

Sicherungsmutter M10 70 Q-006-1042

Unterlegscheibe M10 8 Q-006-1043

M10 × 90 mm Sechskantschraube 4 Q-006-1132

M10 × 30 mm Sechskantschraube 4 Q-006-1161

M10 × 90 mm extra flache Schraube 8 Q-006-1381

Selbstschneidende Schraube M6 Torx H60 × 16 16 Q-006-1384

M6 × 20 Selbstschneidende Senkkopfschraube 24 Q-006-1385

M10 × 25 mm extra flache Innensechskantschraube 10 Q-006-1410

M10 × 60 mm Vollgewinde-Sechskantschraube 2 Q-006-1502

FlexBeam™ – 1120 mm 6 Q-020-1120
