Q-100-1577

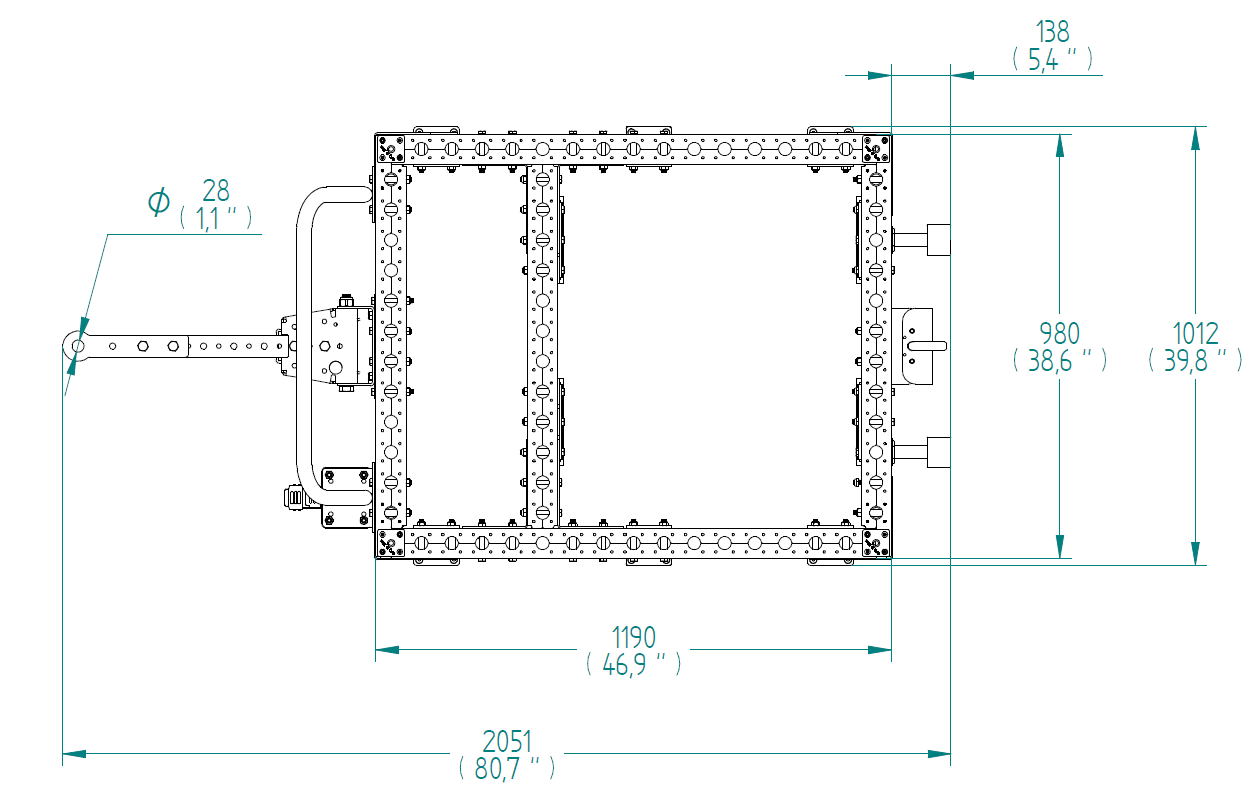

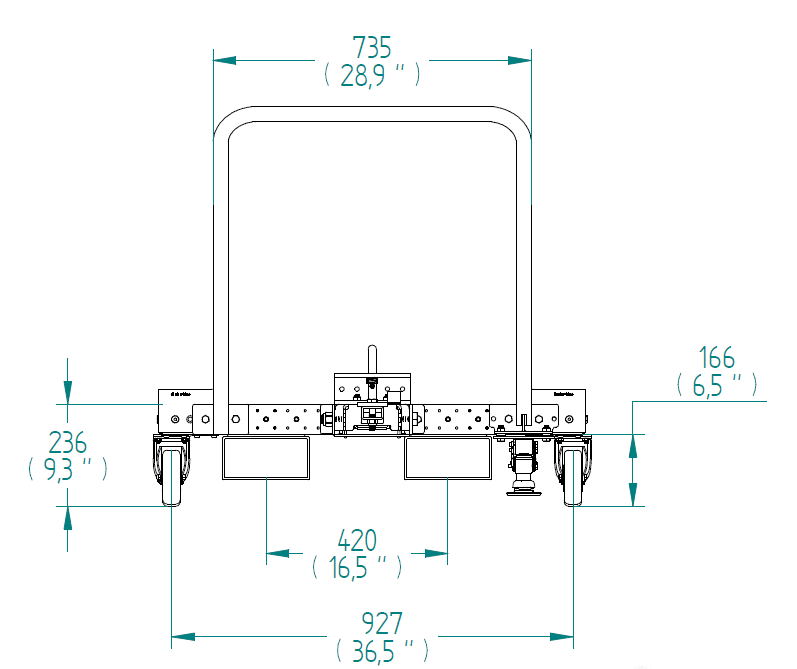

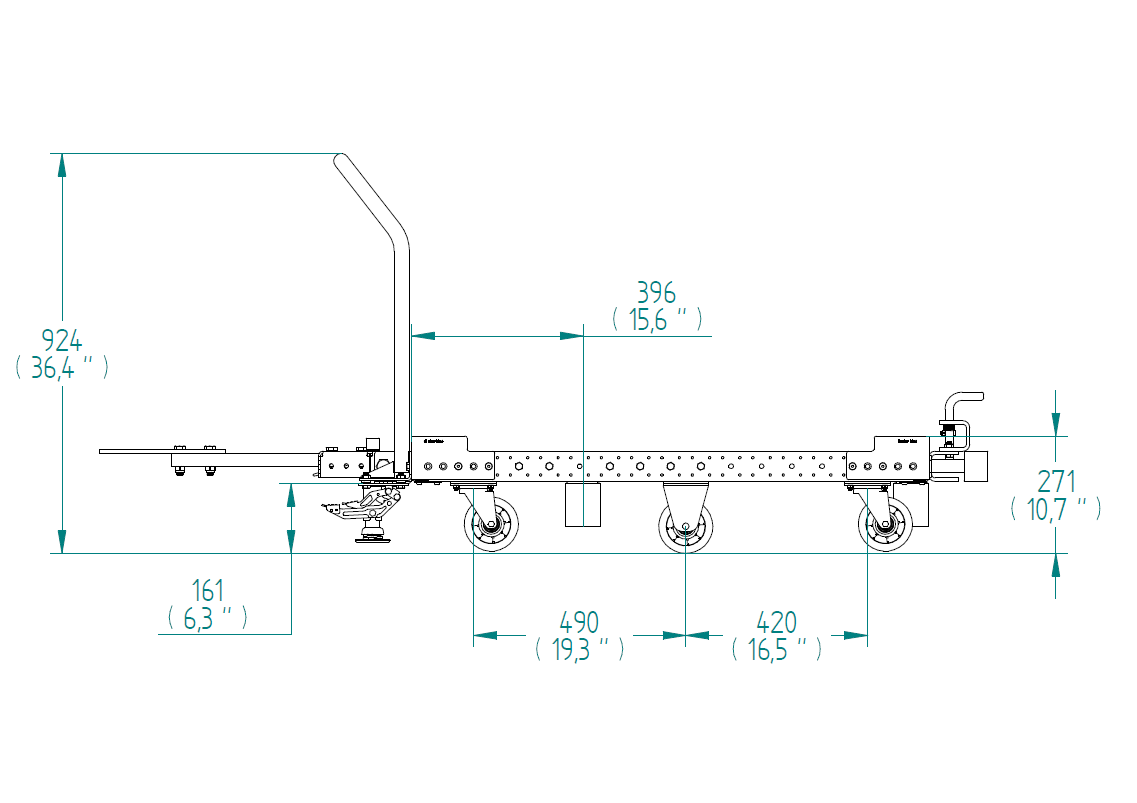

Basisrahmen – 980 × 1190 mm

Diesem Basisrahmenwagen kann eine FlexQube Oberkonstruktion hinzugefügt werden.

Technische Daten

Category: Standard

Industry: Automotive, Commercial Vehicles, Tier One Suppliers

Länge: 1190 mm

Tragfähigkeit: 600 kg

Breite: 980 mm

Transportmethode: Manual, Tugger

Caster size: 125 mm

Caster Type: Polyurethane

Erfahren Sie mehr

Dieser Basisrahmen dient zum Transport verschiedener Konstruktionen. Die Gabeltaschen dienen zum Anheben des Wagens mit einem Gabelstapler, können in einem Routenzug jedoch auch mit einer Zugstange gezogen werden. Der Wagen verfügt über eine Bodenreibbremse, eine Lenkstange, sechs Polyurethan-Laufrollen und zwei Dämpfer an der Rückseite zur Dämpfung von Stößen bei der Anordnung der Wagen im Routenzug.

Parts included

Flextube 82,5 mm (ohne Platte) – Sicherungsmutter 2 Q-000-0156

FlexPlate M10 Senkkopfschraube 4 Q-002-0009

FlexPlate™ 8 Q-002-1001

FlexPlate™ M10 3 Q-002-1162

Polyurethan-Laufrolle 125 mm 80 × 60 Drehlager 4 Q-004-1220

Polyurethan-Laufrolle 125 mm 80 × 60 fixiert 2 Q-004-1221

Bodenbremse LTL 125 1 Q-004-1360

L-Halterungsgelenk 4 Q-005-0031

Zug VKR 460 mm 1 Q-005-0102

Rollen-Träger-Befestigung 80 × 60 mm 6 Q-005-0265

Gabeltunnel EU – 80 mm 4 Q-005-0396

Federgewinderohr-Verbindungsstücke 2 Q-005-0469

Gummidämpfer Gewindebolzen – Ø70 × 55 mm 2 Q-005-0743

Palettenführungs-Eckplatte 4 Q-005-1096

64 mm FlexBeam™ Hülse 32 Q-005-1426

Radbefestigung 80 × 60 mm 2 Q-005-1722

M14 × 60 mm Sechskantschraube 4 Q-006-1036

Sicherungsmutter M14 4 Q-006-1039

M10 × 25 mm Sechskantschraube 2 Q-006-1041

Sicherungsmutter M10 58 Q-006-1042

Unterlegscheibe M10 12 Q-006-1043

M10 × 95 mm Sechskantschraube 3 Q-006-1088

M10 × 90 mm Sechskantschraube 31 Q-006-1132

M10 × 30 mm Sechskantschraube 4 Q-006-1161

Sicherungsmutter M8 24 Q-006-1181

M8 × 20 Senkkopfschraube 24 Q-006-1282

M10 × 90 mm extra flache Schraube 12 Q-006-1381

Selbstschneidende Schraube M6 Torx H60 × 16 40 Q-006-1384

M6 × 20 Selbstschneidende Senkkopfschraube 8 Q-006-1385

M10 × 16 mm flache Innensechskantschraube 2 Q-006-1409

M10 × 25 mm extra flache Innensechskantschraube 4 Q-006-1410

Griff mit gebogenem Kopfteil + Fußbremse (Nordamerika) 1 Q-015-1060

Federgespanntes Schleppscharnier 1 Q-017-0067

Schwerlast-Schleppscharnier – schmal 1 Q-017-0087

Zugleiste 28 mm 1 Q-017-1010

FlexBeam™ – 1120 mm 4 Q-020-1120

FlexBeam™ 980 mm STS FE 2 Q-021-0980
