Q-100-1020

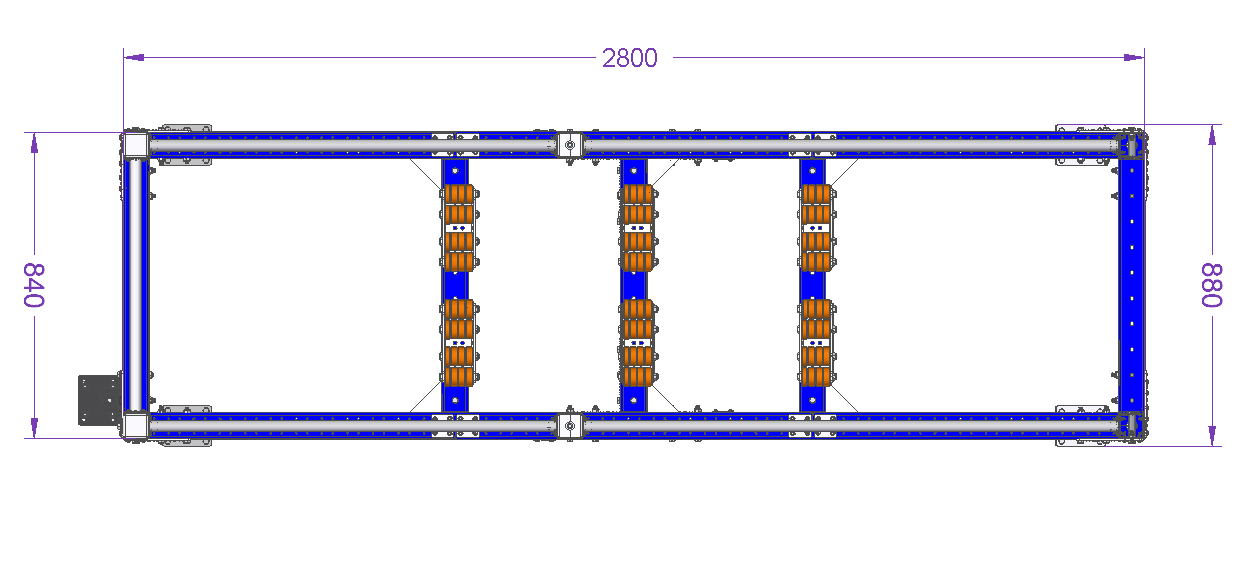

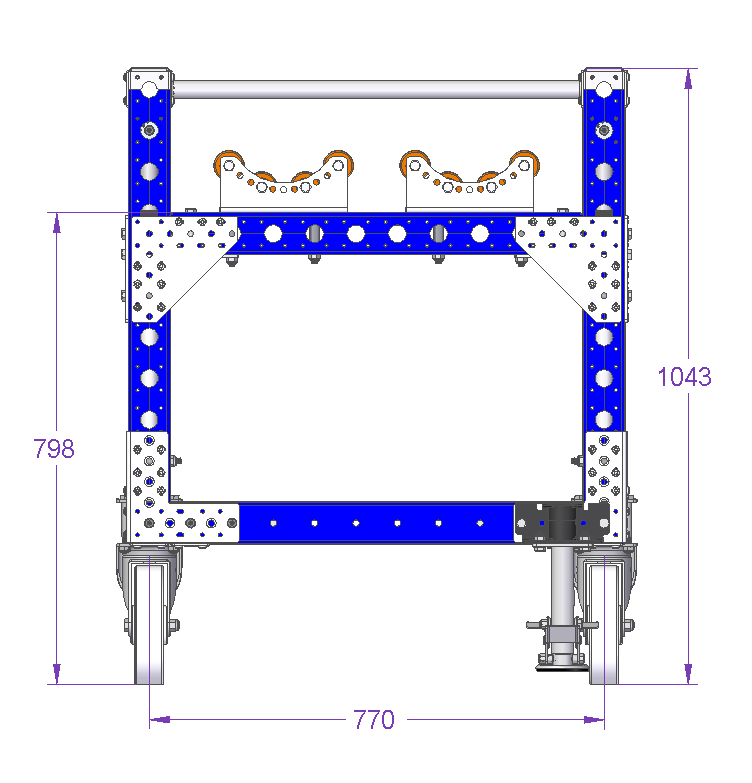

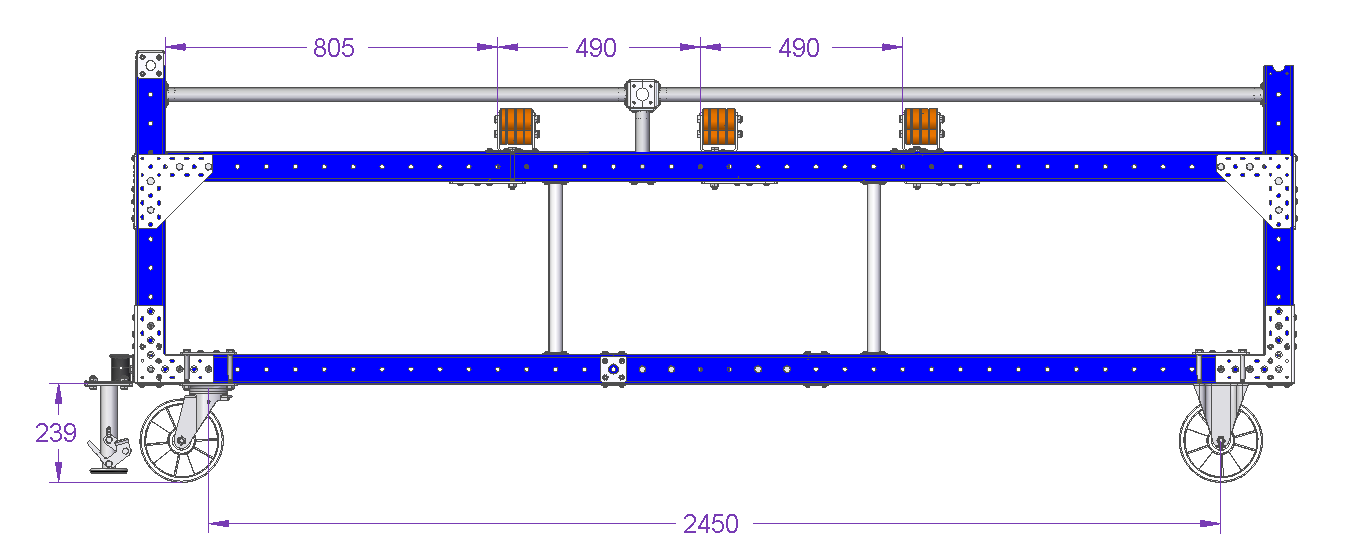

Zylinderwagen – 2800 × 840 mm

Schubwagen für zwei lange Zylinder, die in Polyurethan-Rollenschlitten ruhen. Der Wagen ist mit einem Handgriff, einer Bodenbremse und Nylon-Lenkrollen ausgestattet.

Technische Daten

Category: Standard

Industry: Defense Equipment, Industrial Machinery, Wind & Energy

Breite: 840 mm

Länge: 2800 mm

Tragfähigkeit: 680 kg

Transportmethode: Manual

Caster size: 200 mm

Caster Type: Nylon

Type of Load: Cylinders

Erfahren Sie mehr

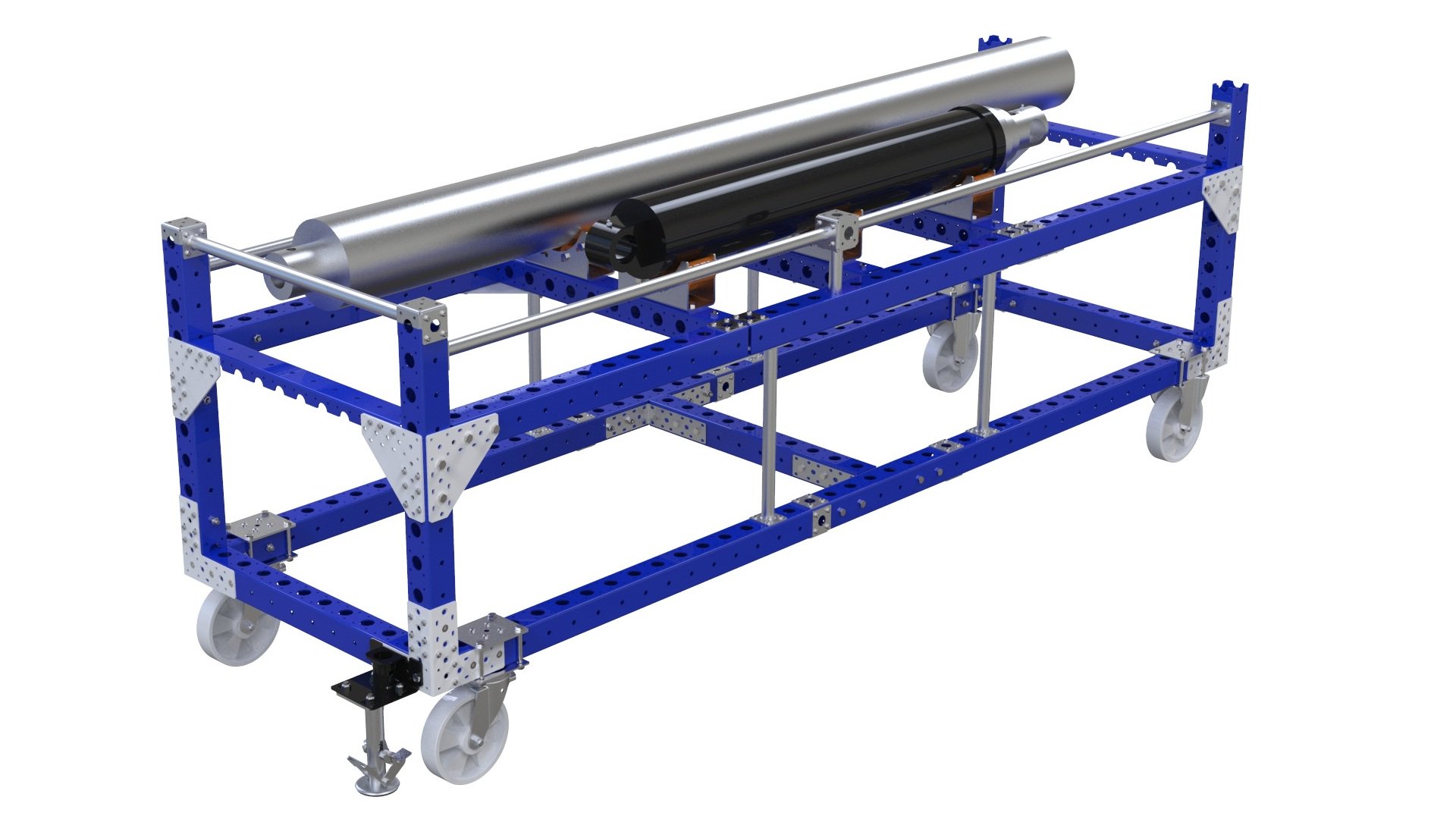

Dieser Wagen wurde für die Lagerung und den Transport von zwei langen Zylindern oder ähnlichen länglichen Teilen entwickelt. Die Zylinder ruhen auf den Polyurethan-Rollenschlitten, die die Teile vor Beschädigung schützen und es ermöglichen, sie auf dem Wagen zu drehen. Der Wagen ist außerdem mit einem Handgriff, einer Bodenbremse und vier Nylon-Rollen ausgestattet.

Parts included

FlexTube™ 700 mm 1 Q-000-1002

FlexTube™ 420 mm 4 Q-000-1270

FlexQube® 6 Q-001-1078

FlexBeam™ 1610 mm 4 Q-001-1294

FlexBeam™ 1120 mm 4 Q-001-1301

FlexBeam™ 700 mm 8 Q-001-1307

FlexBeam™ 840 mm FE 6 Q-001-1405

FlexBeam™ 700 mm FE 12 Q-001-1407

FlexBeam 1820 mm STS FE 4 Q-001-1508

FlexPlate™ 30 Q-002-1001

FlexPlate™ M10 12 Q-002-1162

Führungsrad 72 Q-004-0042

Führungsrad 24 Q-004-0043

Radbefestigung 105 × 77,5 mm 4 Q-004-1065

Polyamidlaufrolle 200 mm ohne Bremse 2 Q-004-1352

Polyamidlaufrolle 200 mm feststehend 2 Q-004-1354

US-Bodenbremse – 200 mm 1 Q-004-1613

L-Halterungsgelenk 4 Q-005-0031

Federgewinderohr-Verbindungsstücke 12 Q-005-0469

Dreiecksgelenk 14 Q-005-0483

Zylinderrollenaufsatz – 215 × 90 mm 6 Q-005-0687

Träger-zu-Träger-Eckplatte 4 Q-005-1356

64 mm FlexBeam™ Hülse 52 Q-005-1426

M10 × 25 mm Sechskantschraube 9 Q-006-1041

Sicherungsmutter M10 116 Q-006-1042

M10 × 95 mm Sechskantschraube 6 Q-006-1088

M10 × 90 mm Sechskantschraube 55 Q-006-1132

M10 × 100 mm Sechskantschraube 24 Q-006-1302

M10 × 90 mm extra flache Schraube 19 Q-006-1381

Selbstschneidende Schraube M6 Torx H60 × 16 336 Q-006-1384

M10 × 25 mm extra flache Innensechskantschraube 15 Q-006-1410

Lenkstangen-/Bodenbremsenbefestigung US 1 Q-015-0029

Außenrohr (ohne Platte) – 172 mm 2 Q-025-0172

Außenrohr (ohne Platte) – 1144 mm 2 Q-025-1114

Außenrohr (ohne Platte) – 1464 mm 2 Q-025-1464
