Q-100-1163

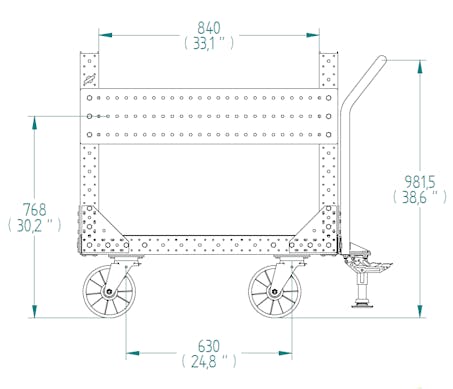

Metallrahmenwagen – 980 × 1190 mm

Dieser Wagen dient zum Transport von Bauteilen, Rahmen und Kästen und kann mit einem B-Rahmen eines STILL LiftRunner verwendet werden.

Technische Daten

Category: Flat Deck

Industry: Automotive, Defense Equipment, Distribution, Industrial Machinery, Tier One Suppliers, Wind & Energy

Breite: 980 mm

Länge: 1190 mm

Tragfähigkeit: 400 kg

Transportmethode: LiftRunner Frames, Manual

Caster size: 200 mm

Caster Type: Nylon

Type of Load: Metal frames

Erfahren Sie mehr

Dieser Wagen dient zum Transport von Kästen oder Komponenten in der Plattform. Die obere Konstruktion dient zur vertikalen Lagerung der Bauteile, und die Ringbolzen im Träger ermöglichen den Einsatz von elastischen Bändern, um die Bauteile noch sicherer im Rahmen zu halten. Der Wagen verfügt über eine Lenkstange, eine Bodenreibbremse und vier Nylon-Laufrollen. Das Modell kann mit einem B-Rahmen eines STILL LiftRunner verwendet werden.

Parts included

FlexPlate™ 4 Q-002-1001

FlexPlate™ M10 3 Q-002-1162

Radbefestigung 105 × 77,5 mm 8 Q-004-1065

Polyamidlaufrolle 200 mm ohne Bremse 4 Q-004-1352

Bodenbremse LTL 200 1 Q-004-1359

Dreiecksgelenk 8 Q-005-0483

Seitenwand – 980 × 210 mm 2 Q-005-0674

Radbefestigungskasten 4 Q-005-1079

64 mm FlexBeam™ Hülse 9 Q-005-1426

Ringschrauben DIN 580-M10-NI 2 Q-006-0041

M10 × 25 mm Sechskantschraube 50 Q-006-1041

Sicherungsmutter M10 77 Q-006-1042

Unterlegscheibe M10 3 Q-006-1043

M10 × 95 mm Sechskantschraube 2 Q-006-1088

M10 × 90 mm Sechskantschraube 7 Q-006-1132

M10 × 30 mm Sechskantschraube 16 Q-006-1161

Selbstschneidende Schraube M6 Torx H60 × 16 36 Q-006-1384

M6 × 20 Selbstschneidende Senkkopfschraube 38 Q-006-1385

Griff mit gebogenem Kopfteil + Fußbremse (Nordamerika) 1 Q-015-1060

Deckplatte – 1190 × 980 mm 1 Q-016-0681

FlexBeam™ – 1120 mm 6 Q-020-1120

FlexBeam™ 980 mm STS FE 2 Q-021-0980
