Q-100-0874

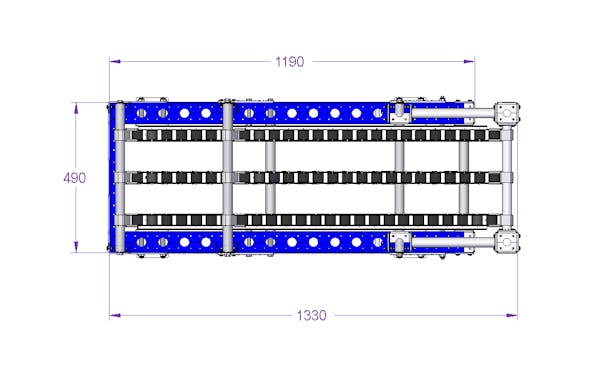

Durchlauf-Rack – 1190 × 490 mm

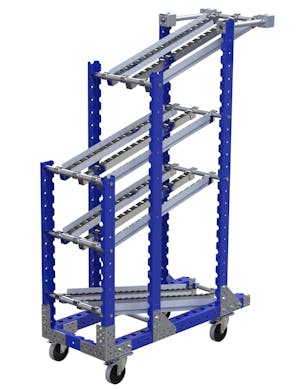

Speziell zur Präsentation von Materialien an der Montagelinie konzipiertes Durchlauf-Rack.

Technische Daten

Category: Flow Rack

Industry: Automotive, Defense Equipment, Distribution, Industrial Machinery, Tier One Suppliers, Wind & Energy

Länge: 1190 mm

Levels: 3

Tragfähigkeit: 250 kg

Load Capacity per Level: 62 kg

Breite: 490 mm

Transportmethode: Manual

Caster size: 125 mm

Caster Type: Gray

Erfahren Sie mehr

Dieses Durchlauf-Rack wurde für die Materialpräsentation entwickelt. Es bietet eine ergonomische Lösung für die Präsentation von Behältern, Säcken und Kisten beim Materialtransport. Es ist mit drei schmalen Rollenböden zur Aufnahme der Behälter und Kisten ausgestattet. Dieses Durchlauf-Rack wurde für die Materialpräsentation entwickelt. Es bietet eine ergonomische Lösung für die Präsentation von Behältern, Säcken und Kisten beim Materialtransport. Es ist mit drei schmalen Rollenböden zur Aufnahme der Behälter und Kisten ausgestattet. Dieses Durchlauf-Rack wurde für die Materialpräsentation entwickelt. Es bietet eine ergonomische Lösung für die Präsentation von Behältern, Säcken und Kisten beim Materialtransport. Es ist mit drei schmalen Rollenböden zur Aufnahme der Behälter und Kisten ausgestattet.

Parts included

Außenrohr - 484 mm 6 Q-000-0007

FlexTube™ 350 mm 1 Q-000-1055

FlexTube™ 280 mm 2 Q-000-1262

FlexQube® 8 Q-001-1078

FlexBeam™ 1400 mm 2 Q-001-1297

FlexBeam™ 1120 mm 4 Q-001-1301

FlexBeam™ 910 mm FE 2 Q-001-1404

FlexBeam™ 490 mm FE 1 Q-001-1410

FlexBeam™ 1610 mm FE 2 Q-001-1505

FlexPlate™ 6 Q-002-1001

FlexPlate™ M10 2 Q-002-1162

FlexPlate™ 30,5 mm Bohrung 2 Q-002-1320

RS-Führung 10 mm Versatz – 1000 mm 2 Q-003-0062

Rollenschiene – 1100 mm 3 Q-003-0067

Rollenschiene – 905 mm 9 Q-003-0068

RS-Führung 10 mm Versatz – 820 mm 6 Q-003-0069

Abgabeverbindungsstück ohne Endanschlag 12 Q-003-1012

Schienenstütze Absenkung 30 mm Anschlag 12 Q-003-1022

125 mm Lenkrolle mit Bremse 4 Q-004-1364

Rollen-Träger-Befestigung 80 × 60 mm 4 Q-005-0265

Federgewinderohr-Verbindungsstücke 16 Q-005-0469

Dreiecksgelenk 4 Q-005-0483

Träger-zu-Träger-Eckplatte 2 Q-005-1356

64 mm FlexBeam™ Hülse 12 Q-005-1426

M10 × 25 mm Sechskantschraube 18 Q-006-1041

Sicherungsmutter M10 30 Q-006-1042

M10 × 90 mm Sechskantschraube 8 Q-006-1132

Sicherungsmutter M8 16 Q-006-1181

M8 × 16 mm Senkkopfschraube 16 Q-006-1214

M10 × 90 mm extra flache Schraube 8 Q-006-1381

Selbstschneidende Schraube M6 Torx H60 × 16 74 Q-006-1384

M10 × 25 mm extra flache Innensechskantschraube 12 Q-006-1410

Außenrohr (ohne Platte) – 350 mm 1 Q-025-0350

Außenrohr (ohne Platte) – 490 mm 1 Q-025-0490
