Q-100-0836

Abgewinkelter Wagen – 1190 × 770 mm

Dieser Wagen ist ein ideales Beispiel dafür, wie individuell FlexQube-Wägen sein können.

Technische Daten

Category: Standard

Industry: Automotive, Defense Equipment, Distribution, Industrial Machinery, Tier One Suppliers, Wind & Energy

Breite: 770 mm

Länge: 1190 mm

Tragfähigkeit: 480 kg

Transportmethode: Manual

Caster size: 200 mm

Caster Type: Nylon

Erfahren Sie mehr

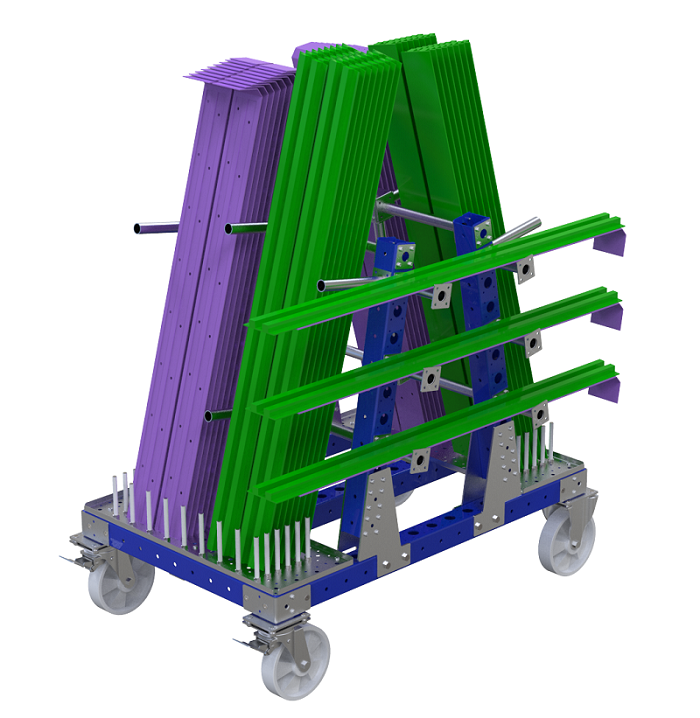

Dieser abgewinkelte Wagen ist speziell für die Aufnahme von langen Materialien mit unregelmäßiger Form konzipiert. Der Wagen ist so konzipiert, dass er die Teile aufrecht und schräg hält; die Rohre dienen dazu, die Materialien sicher an ihrem Platz zu halten. Dies ist ein Beispiel dafür, wie das FlexQube-Konzept genutzt werden kann, um Ausrüstung für den Materialtransport zu erstellen, die Ihrem Bedarf entspricht. Dieser Wagen ist mit vier Polyamid-Rollen ausgestattet, zwei davon mit Bremsen.

Parts included

Außenrohr (eine Platte) 210 mm 8 Q-000-0071

Kunststoffrohr – 109 mm 38 Q-000-0103

FlexTube™ 140 mm – Sicherungsmutter 6 Q-000-1102

FlexTube™ 420 mm 2 Q-000-1270

FlexTube™ 630 mm 4 Q-000-1312

FlexQube® 8 Q-001-1078

FlexBeam™ 1120 mm 6 Q-001-1301

FlexBeam™ 770 mm FE 10 Q-001-1406

FlexPlate™ 14 Q-002-1001

Aussteifung – Außenseite 4 Q-002-1050

Radbefestigung 105 × 77,5 mm 4 Q-004-1065

Polyamidlaufrolle 200 mm mit Bremse 2 Q-004-1351

Polyamidlaufrolle 200 mm feststehend 2 Q-004-1354

Winkelstützplatte 8 Q-005-0294

Federgewinderohr-Verbindungsstücke 4 Q-005-0469

64 mm FlexBeam™ Hülse 12 Q-005-1426

M6 × 30 mm Innensechskantschraube 4 Q-006-1012

M10 × 120 mm Vollgewindeschraube 38 Q-006-1037

Sicherungsmutter M10 37 Q-006-1042

Unterlegscheibe M10 48 Q-006-1043

M10 × 95 mm Sechskantschraube 12 Q-006-1088

Mutter M10 40 Q-006-1195

M10 × 90 mm extra flache Schraube 4 Q-006-1381

Selbstschneidende Schraube M6 Torx H60 × 16 256 Q-006-1384

M10 × 25 mm extra flache Innensechskantschraube 24 Q-006-1410

Deckplatte – 770 × 280 mm 2 Q-016-0383
